肖特微晶玻璃用CNC精加工难度大吗

CNC精加工凭借高精度、高稳定性的优势，成为高端材料精密加工的核心方式，而肖特微晶玻璃作为半导体、光学领域的关键材质，其CNC精加工难度一直备受行业关注。不同于普通金属或玻璃的CNC加工，肖特微晶玻璃的固有材质特性与高端应用的精度要求，让其CNC精加工面临多重技术瓶颈，整体属于“高难度、高门槛”的加工范畴，其难度高低需结合材料特性、CNC加工适配性及工艺优化效果综合判断，并非单纯依靠高端设备就能突破。
肖特微晶玻璃的材质特性，是其CNC精加工难度大的核心根源。肖特微晶玻璃作为晶态与非晶态共存的复合材质，其核心型号如ZERODUR®的莫氏硬度可达7-8级，维氏硬度超8 kgf/mm²，仅次于金刚石，普通CNC加工刀具难以切削，即便使用金刚石涂层刀具，也易出现刀具磨损过快、切削力不均的问题。更关键的是，其脆性极强、韧性不足，无明显劈裂方向，CNC加工中的高速旋转切削、进给量波动，哪怕是微小的应力冲击，都可能导致材料崩边、裂纹甚至整体碎裂，尤其在微孔、异形结构加工中，容错率几乎为零。同时，肖特微晶玻璃低热导率的特性，使得CNC加工中产生的切削热难以快速消散，易形成局部高温，引发材料微形变，而其近零热膨胀系数（低至±0.007×10⁻⁶/K），又让这种微形变难以恢复，直接影响加工精度。
高端应用对精度的极端要求，进一步放大了肖特微晶玻璃CNC精加工的难度。用于光刻机、天文望远镜等高端设备的肖特微晶玻璃，经CNC精加工后，需满足表面粗糙度Ra＜0.5nm的镜面级标准，平面度控制在PV＜8nm以内，尺寸误差不超过±0.1μm，这种精度要求远超普通CNC加工的能力范围。CNC加工的每一个参数，包括主轴转速、进给量、切削深度，甚至刀具路径规划，都会影响最终精度——主轴转速过高易产生振动，过低则会导致切削力过大；进给量过快易崩边，过慢则会增加热积累；切削深度把控不当，会残留应力或产生划痕，这些问题都需要精准调控，任何微小偏差都可能导致工件报废。此外，肖特微晶玻璃的高光学均匀性要求，使得CNC加工后不能有任何表面缺陷，进一步提升了加工门槛。

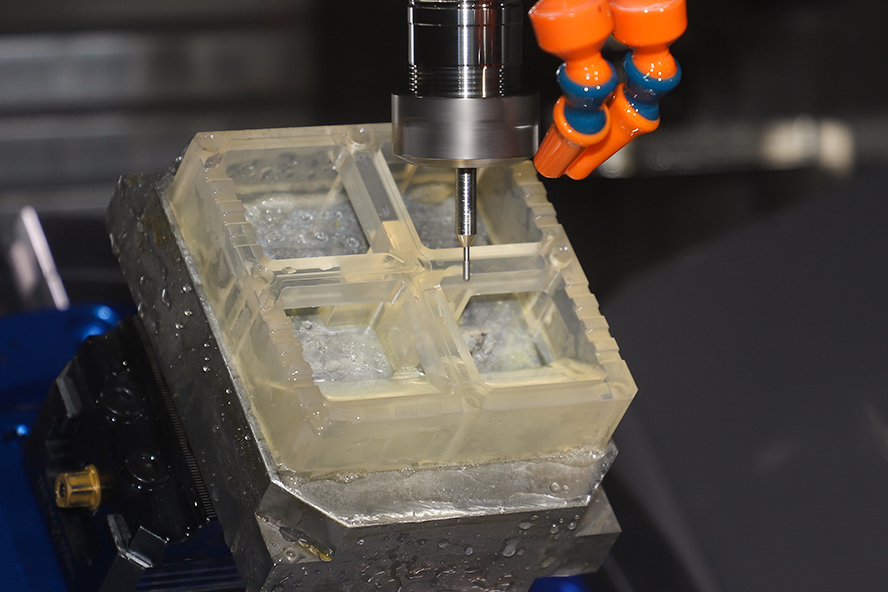

CNC加工工艺与设备的适配性，进一步提升了肖特微晶玻璃的精加工难度。肖特微晶玻璃的CNC精加工，无法沿用普通材料的加工参数，需针对其特性定制专属工艺：需采用“小切深、多刀次”的切削策略，避免单次切削应力过大，同时搭配专用切削液实时散热，控制加工区温度波动在±5℃以内，防止热应力引发裂纹。设备方面，需选用高刚性、高精度的五轴CNC机床，其主轴跳动需控制在0.001mm以内，才能实现复杂结构的精准加工，普通CNC机床根本无法满足需求。即便配备高端设备，刀具选择也极为严苛，需使用金刚石涂层刀具或硬质合金磨头，且需定期更换，不仅增加了加工成本，也对操作规范性提出了极高要求，操作人员需熟练掌握材料特性与参数调控技巧，否则易导致加工失败。

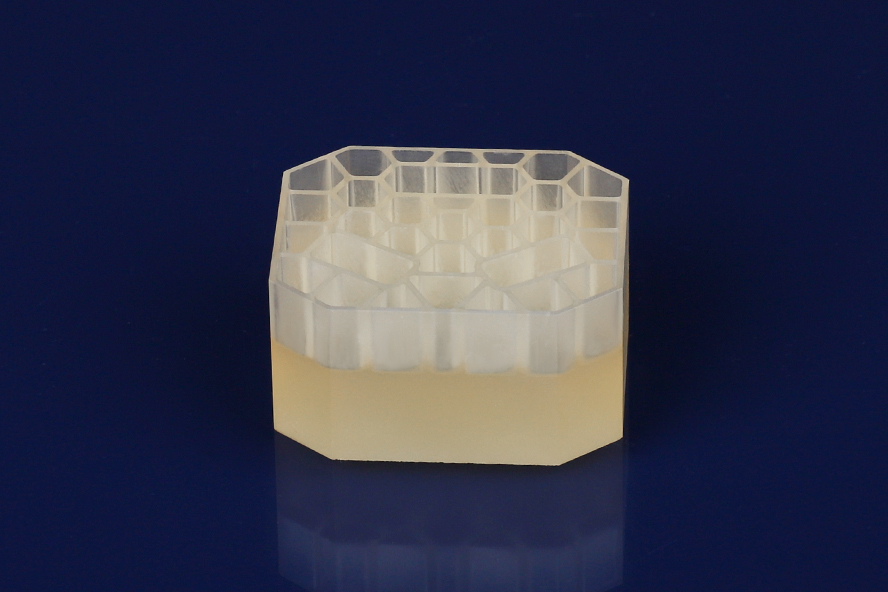

尽管难度极大，但行业已通过工艺优化实现突破，不过量产稳定性仍有提升空间。目前，肖特等国际巨头已掌握肖特微晶玻璃CNC精加工核心技术，通过优化刀具路径、搭配激光辅助切削技术，可有效降低崩边风险，当激光功率控制在75W、主轴转速50rpm时，表面粗糙度最大可下降58.2%，大幅提升加工质量。国内企业也在逐步突破，在五轴CNC加工参数优化、温控系统升级等方面取得进展，逐步打破国外技术垄断。但需注意，加工难度存在场景差异：小尺寸简单结构部件，经参数优化后难度相对可控；大尺寸基板（如300mm以上）或复杂异形结构，因需控制整体形变与光学均匀性，CNC精加工难度显著提升，目前仅少数企业能实现全链条自主可控生产。
综上，肖特微晶玻璃用CNC精加工的难度不容小觑，其高硬度、高脆性、低热导率的特性，叠加高端应用的纳米级精度要求，对CNC设备、加工工艺、操作技巧形成全方位考验。但随着五轴CNC技术、激光辅助加工等复合工艺的发展，肖特微晶玻璃的CNC精加工已从“难以实现”走向“可控可量产”。相较于普通材料，其加工难度仍处于较高水平，这也是其在光刻机领域逐渐被堇青石替代的原因之一，而其CNC精加工技术的持续突破，仍将为高端光学、半导体领域的材料应用提供重要支撑。
